产品概述

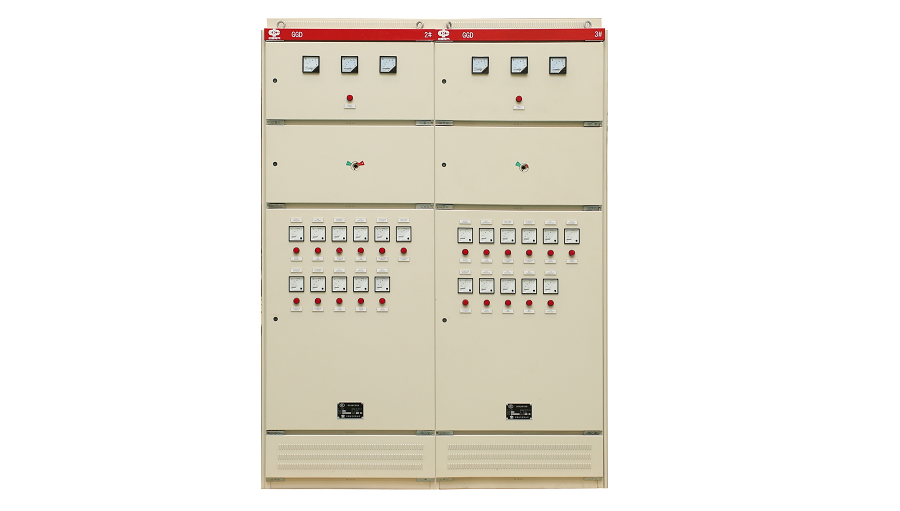

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户，作为交流50（60）Hz，额定工作电压380 V、额定工作电流至3200A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。产品具有分断能力高，动热稳定性好，结构新颖合理，电气方案切合实际，应用范围广，防护等级高等特点。可作为更新换代的产品使用。

产品在中天合创公司、中煤鄂尔多斯能源化工公司、中煤龙化公司、中科院等单位大量应用。

产品特征

按用途分为：受电柜、母线联络柜、馈电柜、电动机控制柜、无功功率补偿柜、照明配电柜等。

柜架用8MF冷弯型钢材局部焊接拼装而成，构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。

用高阻燃PPO材料热塑成型的ZMJ型母线夹为积木式结合结构、机械强度和绝缘度高。

柜内的安装件与构架间用接地滚花螺钉结构构成完整的接地保护电路。柜门安装拆卸方便，防护等级高。

主要技术参数

额定电压　　　　　　　　380V、690V

额定电流　　　　　　　　630A-3200A

额定短时耐受电流　　　　30kA-80kA

防护等级　　　　　　　　IP20-IP54
